膜絲

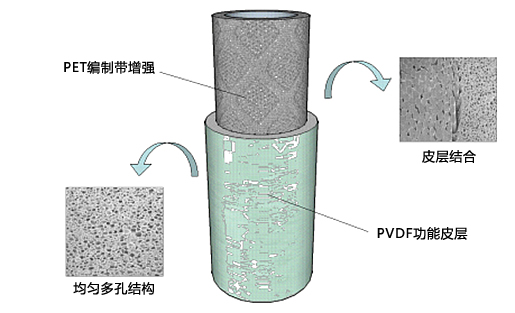

膜絲以PVDF為膜材質的內支撐型中空纖維膜，是經多年研發的新一代高性能產品。采用復合相分離制膜工藝進行生產，內部有聚酯編制管作為支撐體，具有強度高（拉伸強度≧20.0MPa）、抗剝離（剝離強度≧1.0MPa），孔隙率高（≧60%），通量大（純水）（≧200L/m2 h-0.01MPa）等特點。過濾精度為0.1μm。
特點：
◆ 不斷絲、不脫皮、高通量、耐污染、壽命長、可干態運輸貯存。
結構特點：
◆ 沒有無孔缺陷層，無結構性通量損失，提高產水通量，運行通量長期穩定；

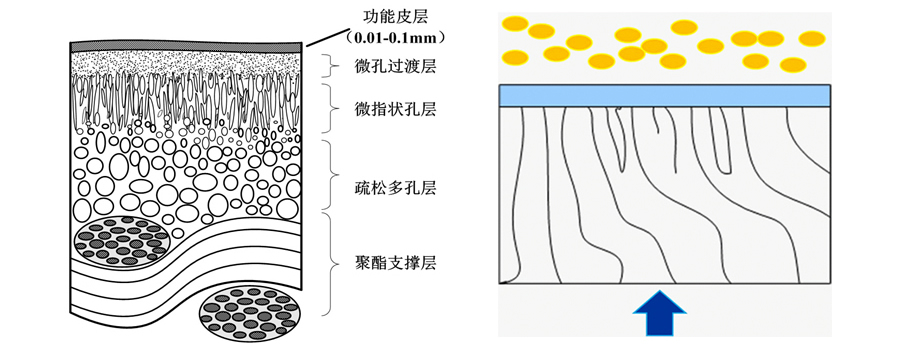

◆ 非對稱膜孔結構設計，提高抗污染能力和反沖洗效果。
科德MBR簾式膜組件
科德MBR膜組件采用中空纖維簾式膜形式，產品形式多樣可以根據用戶的使用條件進行拆分或組合，應用形式更加靈活。使用者在選擇膜組件時最關心通量、強度、過濾精度和抗污染能力等幾個參數。較高的過濾精度可以保證產品水的質量；大通量可以降低工程的造價；高強度和抗污染能力能夠延長組件的使用壽命，降低運行維護成本。
特點：

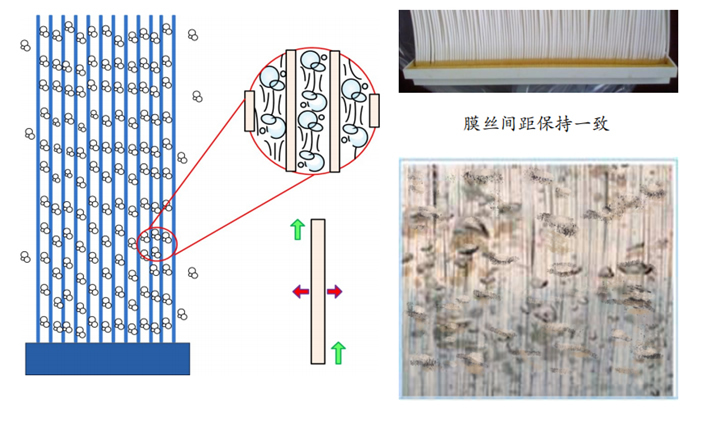

◆ 運行壓力平衡
◆ 有效工作面積大
◆ 擦洗空氣利用率高
◆ 膜絲表面污染減少
科德MBR簾式膜組件性能參數

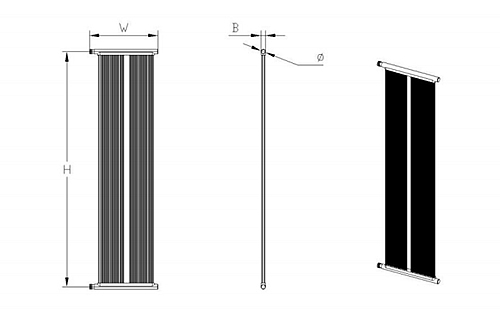

KD-MBR-I 系列膜組件外形參數
序號 | 膜組件型號 | H | W | B | ? | 裝填面積 | 膜絲直徑 | 接口形式 | |
承插 | 螺紋 | ||||||||
1 | KD-MBR-I-20 | 2000 | 578 | 610 | 40 | 40 | 20m2 | 2.6mm | 承插/內螺紋 |
2 | KD-MBR-I-15 | 1500 | 578 | 610 | 40 | 40 | 15m2 | 2.6mm | 承插/內螺紋 |
3 | KD-MBR-I-10 | 1000 | 578 | 610 | 40 | 40 | 10m2 | 2.6mm | 承插/內螺紋 |
4 | KD-MBR-I-5 | 500 | 578 | 610 | 40 | 40 | 5m2 | 2.6mm | 承插/內螺紋 |

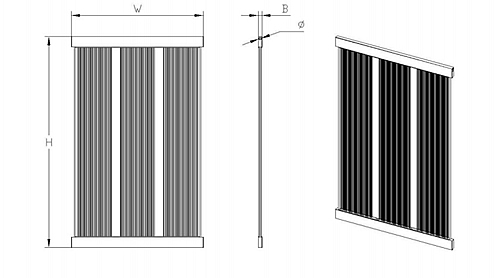

KD-MBR-II 系列膜組件外形參數
序號 | 膜組件型號 | H | W | B | ? | 裝填面積 | 膜絲直徑 | 支管材質 |
1 | KD-MBR-II-35 | 2000 | 1250 | 30 | 24 | 35m2 | 2.6mm | SUS316 |
2 | KD-MBR-II-30 | 2000 | 1250 | 30 | 24 | 30m2 | 2.6mm | SUS316 |
3 | KD-MBR-II-20 | 1500 | 1250 | 30 | 24 | 20m2 | 2.6mm | SUS316 |
4 | KD-MBR-II-18 | 1300 | 1250 | 30 | 24 | 18m2 | 2.6mm | SUS316 |
5 | KD-MBR-II-15 | 1000 | 1250 | 30 | 24 | 15m2 | 2.6mm | SUS316 |
科德MBR簾式膜技術參數
基本參數 | ||
型號 | KD-MBR-I | KD-MBR-II |
規格 | 578mm×40mm | 1250mm×30mm |
有效膜面積（m2） | 5-20* | 10-35* |
膜絲內/外徑 | 1.5/2.6** | |
過濾精度 | 0.1μm | |
殼體材料 | ABS | |
膜絲材料 | PVDF改性高分子材料/聚酯（PET）支撐網管 | |
連接管規格 | ?40/?20 | ?24 |
集水方式 | 上下集水，側邊產水 | 上下集水，頂部?jì)蓚犬a(chǎn)水 |
運行方式 | 浸沒式抽吸/虹吸過濾 | |
運行相關指標 | ||
使用條件 | 建議使用條件 | 最優使用條件 |
pH | 2-12 | 6-8 |
溫度（℃） | 10-40 | 15-30 |
動植物/礦物油含量（mg/L） | <50/<3 | <30/<1 |
操作壓力（MPa） | 0.02～-0.05 | 0.05～-0.03 |
污泥濃度（g/L） | 4-2 | 6-10 |
運行膜通量（L/m2.h） | 10-30 | |
產水濁度（NTU） | <0.3*** | |
注：*單簾膜組件裝填面積由膜絲外徑、膜絲長度及裝填根數確定。
科德MBR膜組器
科德MBR膜組器是由膜架、給水管、膜組件構成。每個標準膜組器由1-60片膜組件組成，并配有專用的連接、固定件。
特點
安裝拆卸方便。
膜組器通過承插的方式將膜組件與集水管兩端相接，結構不緊簡單緊湊、密封性高，而且使得設計更靈活，安裝拆卸更方便。
耐污染，運行費用低。
采用脈沖節涌流連續曝氣方式，能有效增加膜絲的抖動，消除膜絲間易積泥的死角，有效去除濾餅附著，減少擦洗氣量，降低能耗；同排單點控制，實現一臺風機對多組塊單點間歇曝氣，可進一步降低系統能耗。
剩余污泥少，自動化程度高。
設置污泥回流，可大幅減少污泥產量，降低污泥治理費用；由于膜絲剝離強度高，支持瞬間單點高壓反洗；整套系統自動化控制程度高，產水連續。

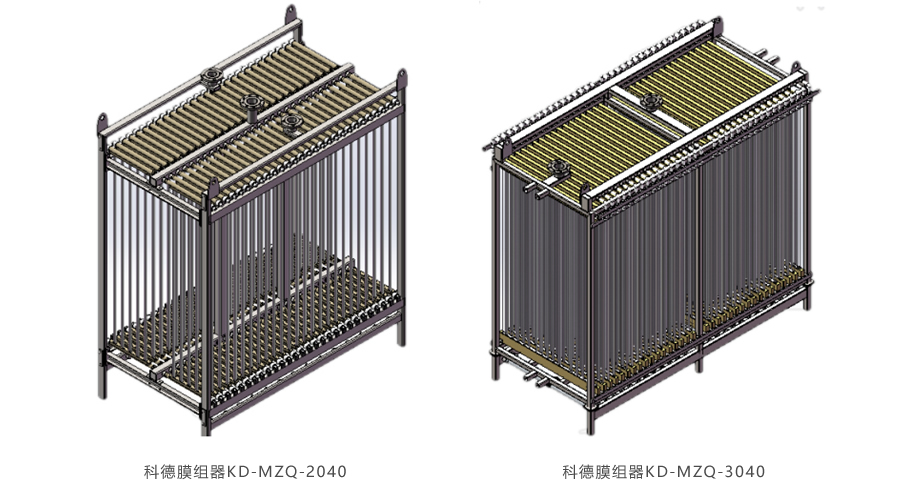

科德MBR標準膜組器規格
膜組件型號 | KD-MBR-I-20 | KD-MBR-II-30 |
膜組器型號 | KD-MZQ-2040 | KD-MZQ-3040 |
總用膜簾數 | 40 | 40 |
膜組器膜裝填面積 | 800 | 1200 |
膜組器尺寸 | 2400*1250*2700 | 2400*1500*2700 |
膜組器干重 | 800 | 1200 |
膜組器濕重 | 3000 | 4000 |
膜組器運行條件
運行條件 | 溫度（℃） | 15～30 |
pH值 | 2～12 | |
污泥濃度（g/L） | 4～12 | |
運行壓力（MPa） | -0.01～-0.03 | |
最大跨膜壓差（MPa） | 0.05 | |
運行通量（L/m2h） | 10～30 | |
反沖洗壓力（MPa） | ≦0.02 | |
膜裝置曝氣量 | 60～120 | |
曝氣量 | 保持膜池末端溶解氧2～3mg/L | |
進水水質 | COD（mg/L） | ≦500 |
BOD5（mg/L） | ≦300 mg/L | |
SS（mg/L） | ≦200mg/L | |
NH3-N（mg/L） | ≦50mg/L | |
TP（mg/L） | ≦7mg/L | |
pH | 6～9 | |
礦物油（mg/L） | ≦3mg/L | |
動植物油（mg/L） | ≦50mg/L |

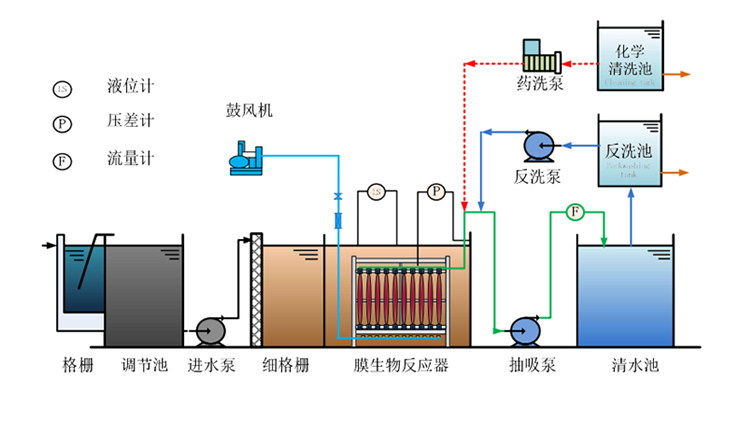

科德MBR標準工藝流程圖 <需請技術部提供>
<范例>
科德管式超濾
科德管式超濾是利用外壓力驅動，按溶質的分子量及直徑大小來分離和過濾的一種物理分離過程。外壓式過濾方式，具有更高的納污量，對進水懸浮物的大小及濃度范圍更加寬松，水質適用范圍廣。
科德管式超濾特點
◆ 使用壽命長
采用PVDF為原材料，膜絲耐氧化劑清洗的能力更強，已清洗。產品長期運行通量穩定，壽命長。
◆ 產水水質好
膜孔徑為0.03μm，過濾精度高，出水濁度小于0.1NTU。
◆ 抗污染能力強
經親水改性處理后的PVDF膜絲具有優秀的親水性和抗污染能力，可在較低的跨膜壓差下，保持較高的通量。
◆ 強度高不斷絲
PVDF中空纖維膜有著良好的拉伸強度和斷裂伸長率，能夠承受氣流反復擦洗，不易斷絲，產品使用壽命長。
科德管式超濾膜組件技術參數

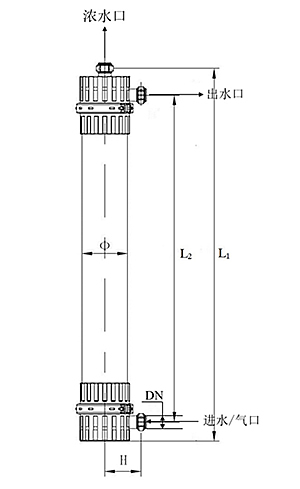

外形尺寸
單位：mm
膜組件型號 | L1 | L2 | ? | H | 接口尺寸 |
KD-UF-8060D | 1860 | 1630 | 225 | 180 | DN50 |
KD-UF-8080D | 2360 | 2130 | 225 | 180 | DN50 |
性能參數
項目 | KD-UF-8060D | KD-UF-8080D |
膜材質 | PVDF | |
運行方式 | 外壓 | |
公稱孔徑 | 0.03μm | |
膜絲內/外徑 | 0.7/1.3mm | |
有效摩面積 | 52m2 | 77m2 |
外形尺寸 | ?225×1860mm | ?225×2360mm |
組件重量（濕態） | 75kg | 92kg |
組件水容積 | 32L | 40L |
進出水接口 | DN50 | DN50 |
外科材料 | UPVC | |
端頭封裝材料 | 環氧樹脂/聚氨酯 | |
最大進水壓力 | 0.3MPa | |
過濾方式 | 盲端或錯流過濾 | |
純水通量 | >150L/m2.h（0.1MPa，25℃） | |
設計通量 | 30～120L/m2.h，25℃ | |
產水濁度 | <0.1ntu | |
產水SDI15 | ≦3 | |
操作條件
項目名稱 | 參數 | |
進水條件 | 濁度 | ≦300 NTU |
pH | 2～10 | |
預過濾精度 | 100～300μm | |
溫度 | 1～40℃ | |
進水壓力 | ≦0.3 MPa | |
進水含油濃度 | ≦2 mg/L | |
跨膜壓差 | ≦0.2 MPa | |
反洗頻率 | 20～60分鐘一次（根據水質或中試實驗確定） | |
反洗時間 | 20～60秒 | |
反洗壓力 | ≦0.2 MPa | |
反洗通量 | 80～120L/m2.h | |
正洗時間 | 20～60秒 | |
正洗水量 | 同正常工作水量 | |
氣洗條件 | 進氣時間 | 20～60秒 |
組件最大進氣壓力 | 0.25MPa | |
氣洗流量 | 4～10Nm3/h·支 | |
氣源 | 無油壓縮空氣 | |
化學加強反洗 | 加強反洗周期 | 12～24小時/次（根據水質或中試試驗確定） |
加強反洗藥劑 | 0.1%HCl（視水質情況增減） | |
0.05%NaOH+0.1%NaClO（視水質情況增減） | ||
化學清洗 | 清洗條件 | 跨膜壓差比初始上升0.08～0.10MPa，且通過反洗、氣洗或化學加強反洗不能恢復時 |
化學清洗時間 | 60～90分鐘 | |
化學清洗藥劑 | 1-2%草酸、1-2%檸檬酸或0.4%HCl | |
清洗流量 | 1.0～2.0m3/h | |
清洗溫度 | 30～35℃ | |
